無人值守汽車衡接線圖的最大特點是其設備、元件的動作嚴格按照設計的先后順序進行，其邏輯性很強，所以讀圖時需要按一定的規律進行。

無人值守汽車衡接線有以下5先后，具體如下：

(1)先一次，后二次

當無人值守汽車衡接線圖中有一次接線和二次接線同時存在時，首先應先看設備監控作用的二次部分，一定要弄明白汽車衡的各個原配件在稱重時方方面面具體起什么監控作用。

(2)先交流，后直流

當無人值守汽車衡接線圖中有交流和直流同時存在這一現象時，應先看交流回路，再看直流回路，就成功了一半了。

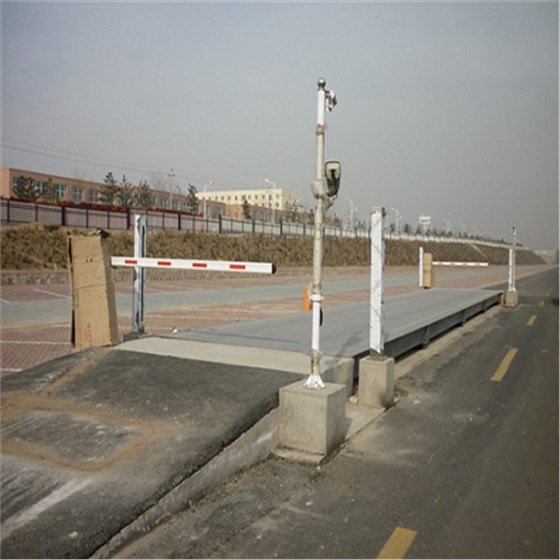

無人值守汽車衡

(3)先電源，后接線

不論在交流回路還直流回路中，汽車衡的設備的動作都是由電源驅動的，所以在看圖時，應先找到汽車衡的電源再由此順回路接線往后看，并分析各原配件及設備的動作。地磅哪家好標準配置主要由承重傳力機構(秤體)、高精度稱重傳感器、稱重顯示儀表三大主件組成，由此即可完成地磅基本的稱重功能，也可根據不同用戶的要求，選配打印機、大屏幕顯示器、稱重管理軟件以完成更高層次的數據管理及傳輸?shù)男枰?

(4)先線圈，后觸點

就是在先無人值守汽車衡接線圖找到裝置的線圈，再找到觸點。因?yàn)橹挥芯€圈通電其相應觸點才會動作;由觸點的通斷引起回路的變化，進一步分析整個回路的動作過程。

(5)先下后下 和 先左后右

在接線展開圖中，其負載線圈在下;直流回路電源在上，負電源在下，驅動觸點在上端子排圖、屏背面接線圖一般也是由上到下;單元設備編號，則一般是由左至右的順序排列的。
