稱重模塊包括衡器所有機械和電子裝置（即：承載器、載荷傳遞裝置、稱重模塊和模擬式數據處理裝置或數字式數據處理裝置）部分，但不包括稱量結果顯示器。稱重模塊可以選擇多個裝置進一步（數字）數據處理和對衡器進行操作。稱重模塊可以簡便地與多種機械設備相連接，如滾道、平臺、罐體、料斗等。它采用模塊化設計，具有結構簡單，安裝維護方便，互換性好的特點，適用于各種靜載稱重的場所，可滿足容器等承重體在外界環境變化影響下的準確稱量。按照稱重模塊在被安裝位置的不同，使用類型有以下幾種情況。

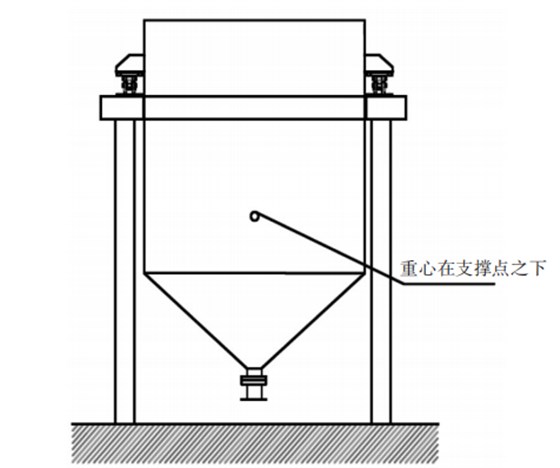

（1）當重心在支撐點之下，整個系統的穩定性比較好，安裝稱重模塊之后計量性能比較容易。

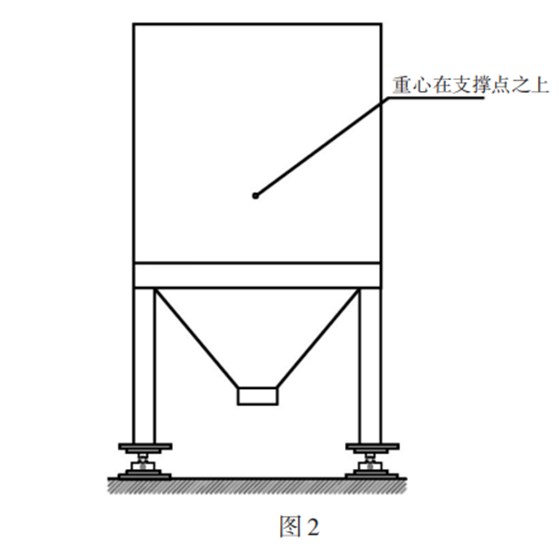

（2）當重心在支撐點之上，整個系統的穩定性就比較差，特別是在受到外力干擾的情況下，安裝稱重模塊之后，必須認真處理基礎和支撐框架的平整度，才能保證系統的計量性能，如圖2所示。

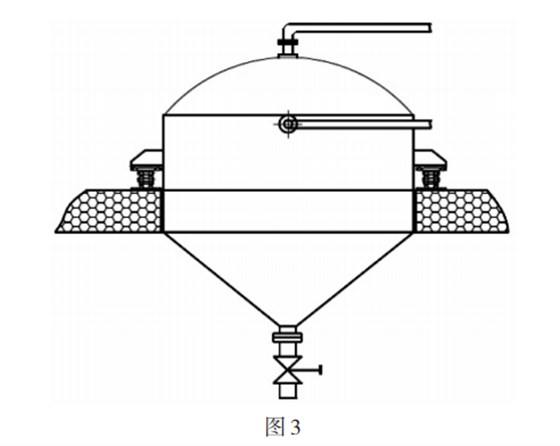

（3）有管道約束和無管道約束的裝置，在容器加裝稱重模塊改造時，也是應該認真考慮的，因為管道會嚴重影響系統的計量性能，如圖3所示。

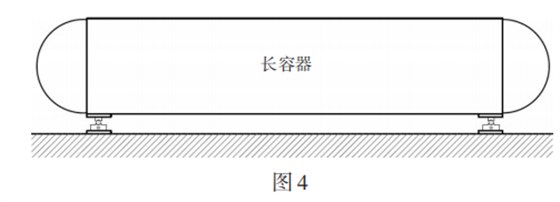

（4）許多臥式容器由 在設計時僅{只 是作為存儲物料使用，沒有考慮到需要稱量的功能，如果臥式容器的機械剛度不足，在裝滿物料時會產生嚴重變形，而這個形變所帶來的作用分力，就會影響計量性能，如圖4所示。

（二）稱重模塊的選擇

稱重模塊最大秤量大小的選擇問題，實際上在R76附錄F中介紹的非常明白。

0>1考慮了對偏載（載荷的不均勻分布）、承載器的靜載荷、初始置零范圍及添加皮重可能產生的影響，采用如下公式計算：Q=（Max+DL+IZSR+NUD+T）/Max其中：--修正系數；Max--被改造設備的最大容量值；DL--設備容器的靜載荷；為稱量裝置后會影響計量性能，所以在改造時應該加強原來框架的剛度。對于在同一支撐框架上安裝多套稱量容器的情況，一定要注意容器加放物料時相互影響的問題，可能由于支撐框架剛度較差，容器在分別加放物料時產生的顫動，會影響相鄰容器的計量性能，如圖5所示。IZSR--設備設置的初始置零范圍；NUD-不均勻分布的修正值（如果是容器可以不考慮）；T-添加皮重（一般不考慮）。這里考慮的稱重模塊額定輸出都是2mV/V的。

（三）稱重模塊的安裝

對于需要在現場安裝的稱重模塊，應該注意兩個問題：

（1）安裝稱重傳感器的螺栓長度應該大于稱重傳感器的高度+底座高度+螺母高度；

（2）用于安裝稱重傳感器的至少是8.8級高強度螺栓和螺母，并且采用緊固力矩也應該達到相應的級別。

（四）接地問題

對于電子產品來講，一定應該注意系統的接地問題。安裝在室外的容器不但需要防止雷電對電子設備的破壞，還應考慮到靜電對電子設備的破壞。安裝在室內的容器，特別是一些在輸送過程中，會因為相互之間摩擦易產生靜電的物料，也應該考慮靜電的影響。不但要保證每只稱重模塊有分流線連接上下墊板，還應該做好系統的接地，一般設備要保證接地電阻在4Ω之內，防爆型設備的接地電阻應該小于1Ω。
